Controlador de calefacción SCR-100 / ZKG-2000 para máquinas de soplado
El SCR-100 / ZKG-2000 es un controlador de calefacción para montaje en panel destinado a máquinas de soplado y termoformado; no es un controlador de temperatura PID convencional. No mide temperatura: el operario ajusta directamente la potencia de calefacción, el controlador regula esa potencia y genera la señal de disparo del tiristor, y un módulo de potencia SCR externo M1DK o SSR-DV conduce la corriente real de carga de 220 VCA. Un circuito de control por ángulo de fase con microprocesador y realimentación negativa profunda de tensión reduce la influencia de las fluctuaciones de la red y proporciona un ajuste lineal y estable de 0 a 220 VCA. El doble display LED muestra con claridad la tensión medida y la consignada. El manejo por teclas táctiles, la construcción compacta de 48 × 48 mm y la alta inmunidad a interferencias lo hacen apto para soplado, termoformado al vacío, calentamiento de moldes, maquinaria de envasado y otros equipos de calefacción resistiva.
Características principales
- Control por ángulo de fase basado en microprocesador
- Ajuste continuo de tensión de 0 a 220 VCA
- Estabilización por realimentación negativa profunda de tensión
- Indicación digital nítida y sin paralaje
- Diseño compacto y ligero para montaje en panel
- Alta precisión y elevada resistencia a las vibraciones
- Manejo fiable mediante teclas táctiles
- Alta inmunidad frente a interferencias eléctricas
Especificaciones técnicas
| Modelo | SCR-100 / ZKG-2000 |
|---|---|
| Tipo de producto | Digital SCR Voltage Regulator |
| Dimensiones exteriores | 48 × 48 mm |
| Panel Cutout | 45 × 45 mm |
| Instalación | Panel Mount |
| Tensión de trabajo | 220 VAC ±15%, 50/60 Hz |
| Power Consumption | Approx. 3 VA |
| Resolución de la pantalla | 1 V |
| Rango de indicación | 0–250 V |
| Rango de ajuste de tensión | 0–220 VAC |
| Tipo de salida principal | Stabilized Voltage Output |
| Método de disparo | Phase-Angle Control |
| Amplitud del pulso de salida | ≥3 V |
| Ancho del pulso de salida | ≥50 μs at 20 Ω load |
| Ángulo de conducción máximo | ≥150° |
| Temperatura de funcionamiento | 0°C to 50°C |
| Humedad relativa | ≤85% RH, non-corrosive atmosphere |
| Peso bruto | 150 g |
| Cargas adecuadas | Constant-resistance electric heating elements |
| Cargas no adecuadas | IR lamps, UV lamps and inductive loads |

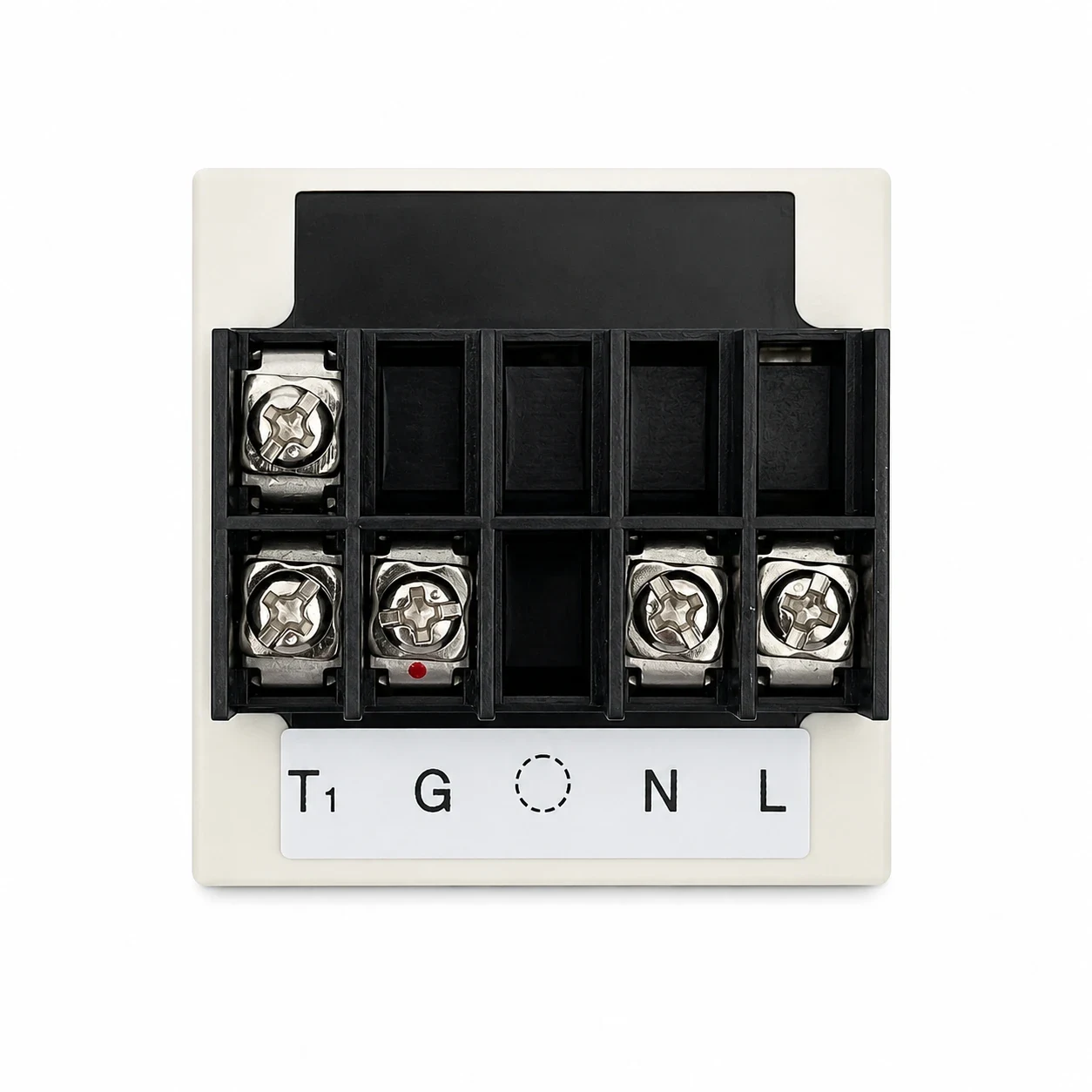

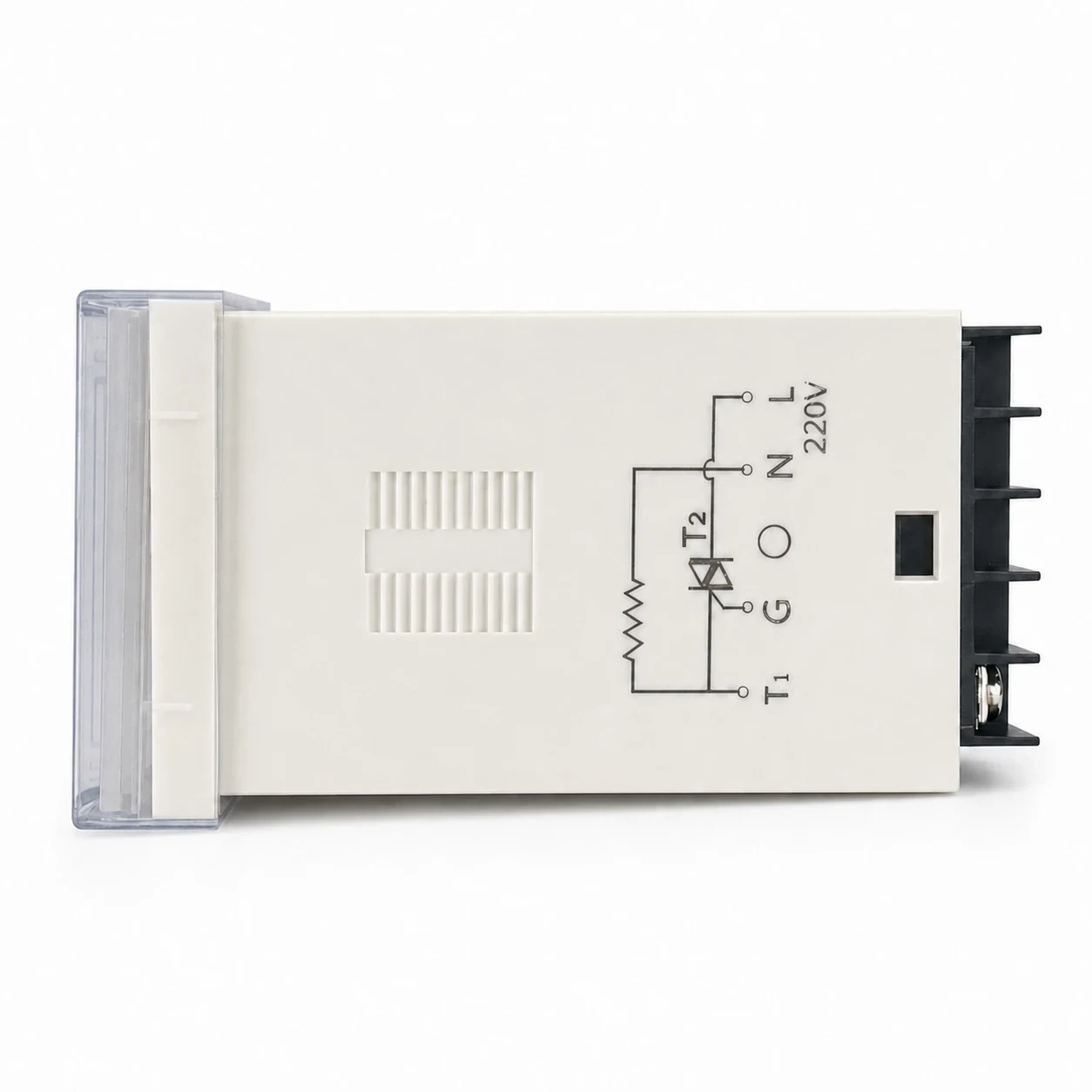

Conexiones de terminales y diagrama de cableado
Funcionamiento
- Pulse el botón P para entrar en modo de espera. La salida del tiristor se detiene mientras el controlador permanece alimentado y muestra OFF o P.
- Durante el funcionamiento normal, pulse ▲ o ▼ para ajustar la consigna de tensión.
- La tensión mostrada corresponde a la tensión aplicada a la carga.
Instalación y notas de seguridad
- Conecte la salida, la realimentación, la alimentación, la tierra y la resistencia según el diagrama de cableado.
- La fase de la carga debe coincidir con la fase de alimentación del regulador.
- Seleccione un tiristor con tensión nominal de al menos 2,5 veces la tensión de alimentación y corriente nominal de al menos 1,5 veces la corriente real de carga.
- Instale un disipador de tamaño adecuado y garantice suficiente ventilación para que la temperatura del tiristor se mantenga por debajo de 80 °C.
- Instale el fusible en serie en la entrada de línea viva.
- Mantenga los hilos de la señal de disparo cortos y separados del resto del cableado.
- Si se emplea un amperímetro, conéctelo en serie con el ánodo del tiristor.
- No utilice control de potencia por media onda.
- No utilice el equipo para accionar hornos de inducción, transformadores reductores u otras cargas inductivas.
- Si el tiristor no conduce completamente o la salida fluctúa mucho, intercambie los dos hilos de la señal de disparo.
- Si el disipador queda con tensión, proporcione protección adecuada frente a descargas eléctricas y cortocircuitos.
Aplicaciones
- Máquinas de moldeo por soplado
- Máquinas de termoformado al vacío
- Calentamiento de moldes
- Maquinaria de envasado
- Equipos de calentamiento por resistencia
Condiciones de suministro
- Envío de stock / muestras
- 3–5 días laborables
- Garantía
- 12 meses
- OEM / marca privada
- Disponible
- Envío
- Exportación mundial
