Regulador de voltaje SCR trifásico BSTY 380 V, 150 A–450 A
El regulador de voltaje SCR trifásico serie BSTY está diseñado para aplicaciones de calefacción y control de potencia industrial a 380 VCA. Ofrece control por ángulo de fase, entrada de señal analógica, arranque suave, protección por sobretemperatura y circuitos de control totalmente aislados. La serie está disponible de 150 A a 450 A y se emplea en hornos, equipos de secado, máquinas de soplado, equipos de termoformado, sistemas de canal caliente y otras aplicaciones de control de cargas resistivas trifásicas.
Características principales
- Regulación de voltaje SCR trifásica para control de calefacción industrial
- Control por ángulo de fase con ajuste de salida suave
- Control por señal analógica: 1–5 V, 2–10 V, 4–20 mA
- Control manual con potenciómetro de 10 kΩ
- Función de arranque suave integrada, ajustable de 0 a 15 segundos
- Protección por sobretemperatura con corte a 85 °C
- Circuitos de control y potencia totalmente aislados
- Sin requisito de secuencia de fases, cableado más sencillo
- Corrientes nominales disponibles de 150 A a 450 A
- Apto para hornos, calentadores, sistemas de canal caliente y máquinas de moldeo
Especificaciones técnicas
| Serie de producto | BSTY Series |
|---|---|
| Tipo de producto | Three-Phase SCR AC Voltage Regulator |
| Tensión de trabajo | 3-Phase 380VAC ±5% |
| Corriente nominal | 150A / 200A / 300A / 350A / 400A / 450A |
| Método de control | Phase-Angle Regulation, 0–180° |
| Control manual | 10KΩ / 2W Potentiometer |
| Entrada analógica | 1–5V, 2–10V, 4–20mA |
| Tiempo de arranque suave | 2s default, adjustable 0–15s |
| Protección | Over-temperature protection, 85°C cut-off |
| Aislamiento | Fully isolated control and power circuits |
| Secuencia de fases | No restriction |
| Montaje | Bolt Installation |
| Carga de aplicación | Three-phase resistive load |
Especificaciones técnicas y guía de instalación
El módulo regulador de tensión CA trifásico inteligente BSTY admite entrada de circuito principal trifásica de 380 VAC y alimentación de control de 220 VAC. Acepta señales de control por potenciómetro de 10 kΩ, CC 1–5 V, CC 2–10 V, CC 4–20 mA y CC 2–10 mA. El módulo ofrece regulación continua de 0–180°, arranque suave integrado y protección por sobretemperatura a 85 °C.

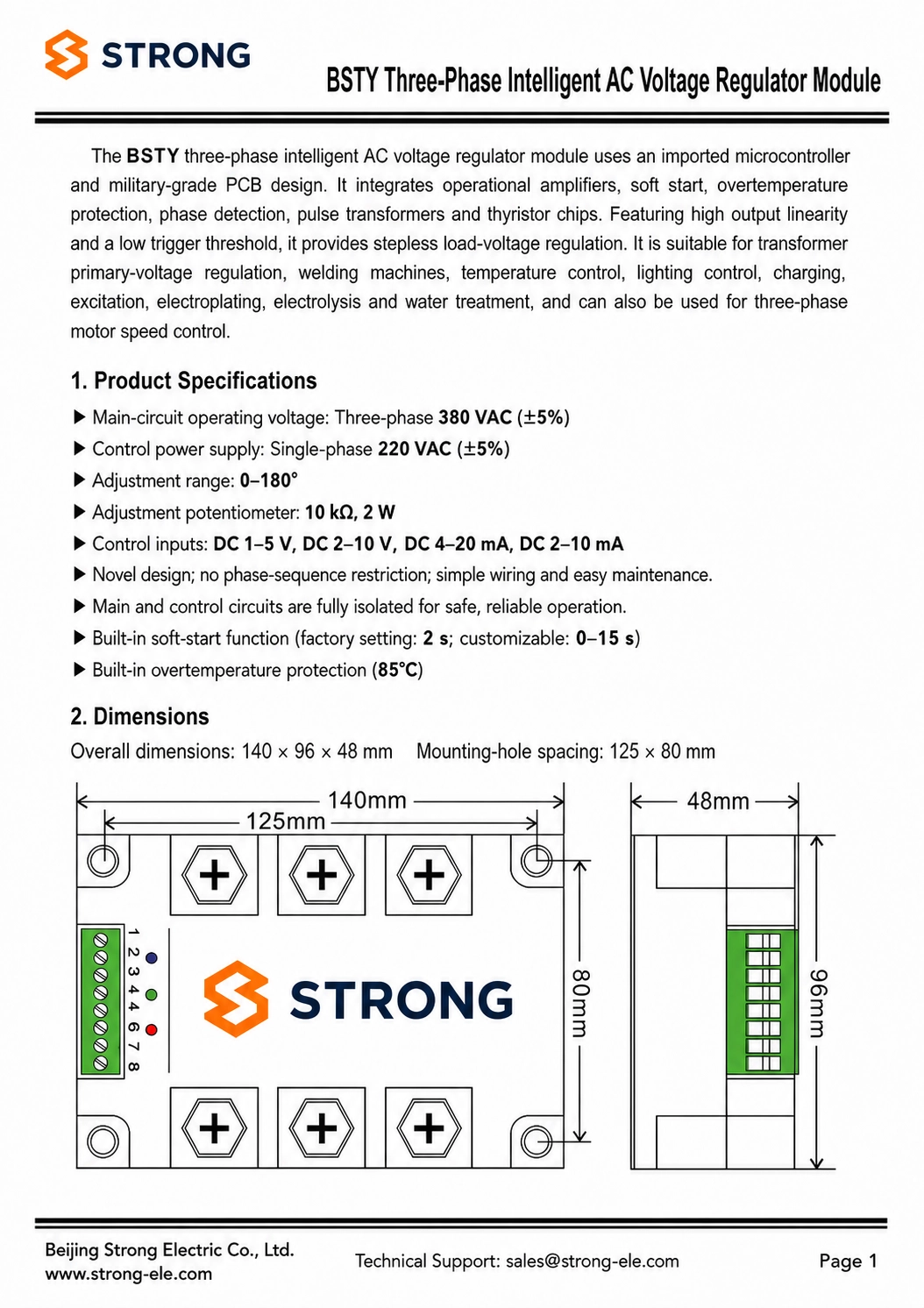

Especificaciones y dimensiones

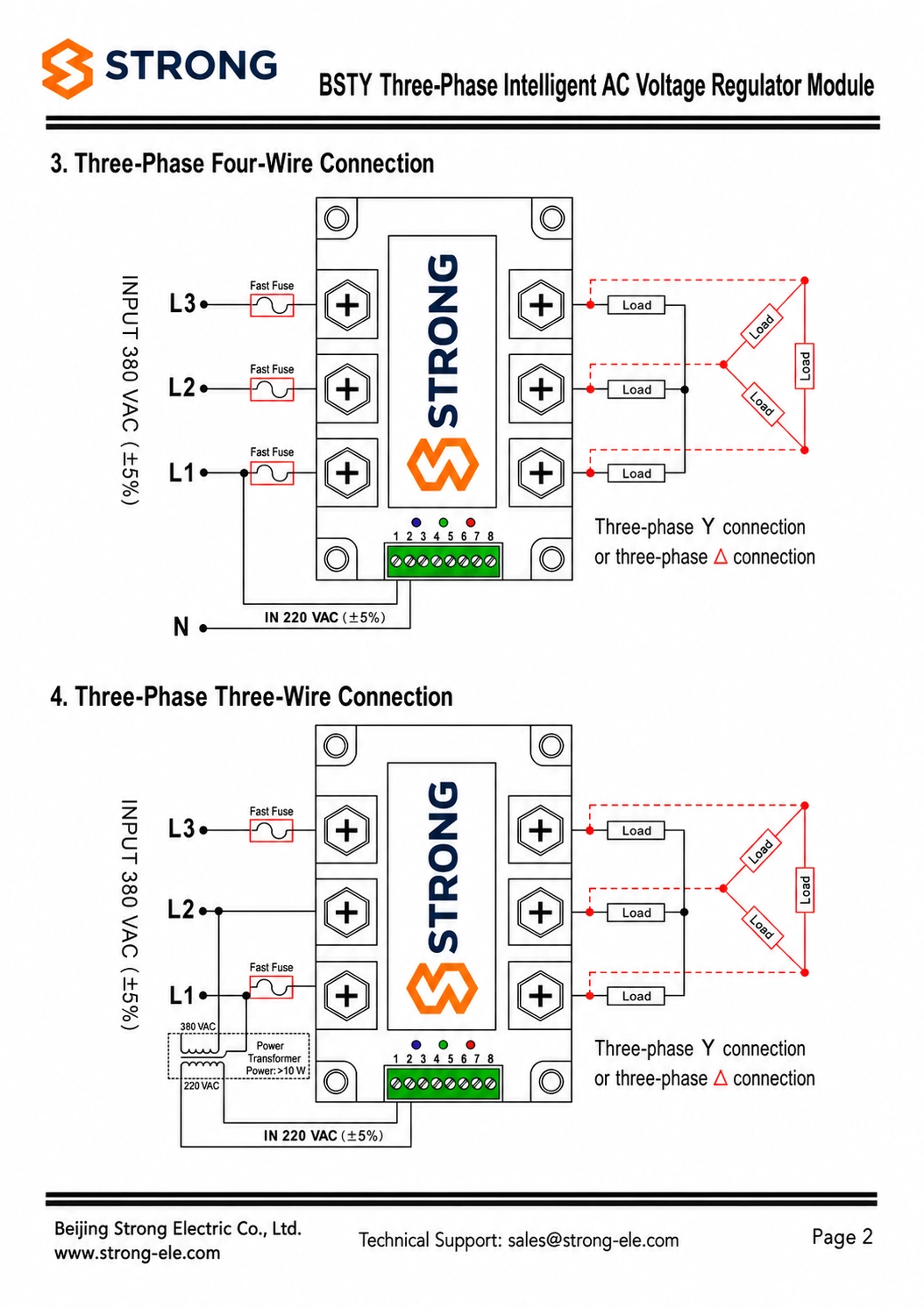

Diagramas de cableado
Advertencia: el cableado debe realizarlo personal cualificado. Desconecte toda la alimentación antes de la instalación o el mantenimiento.

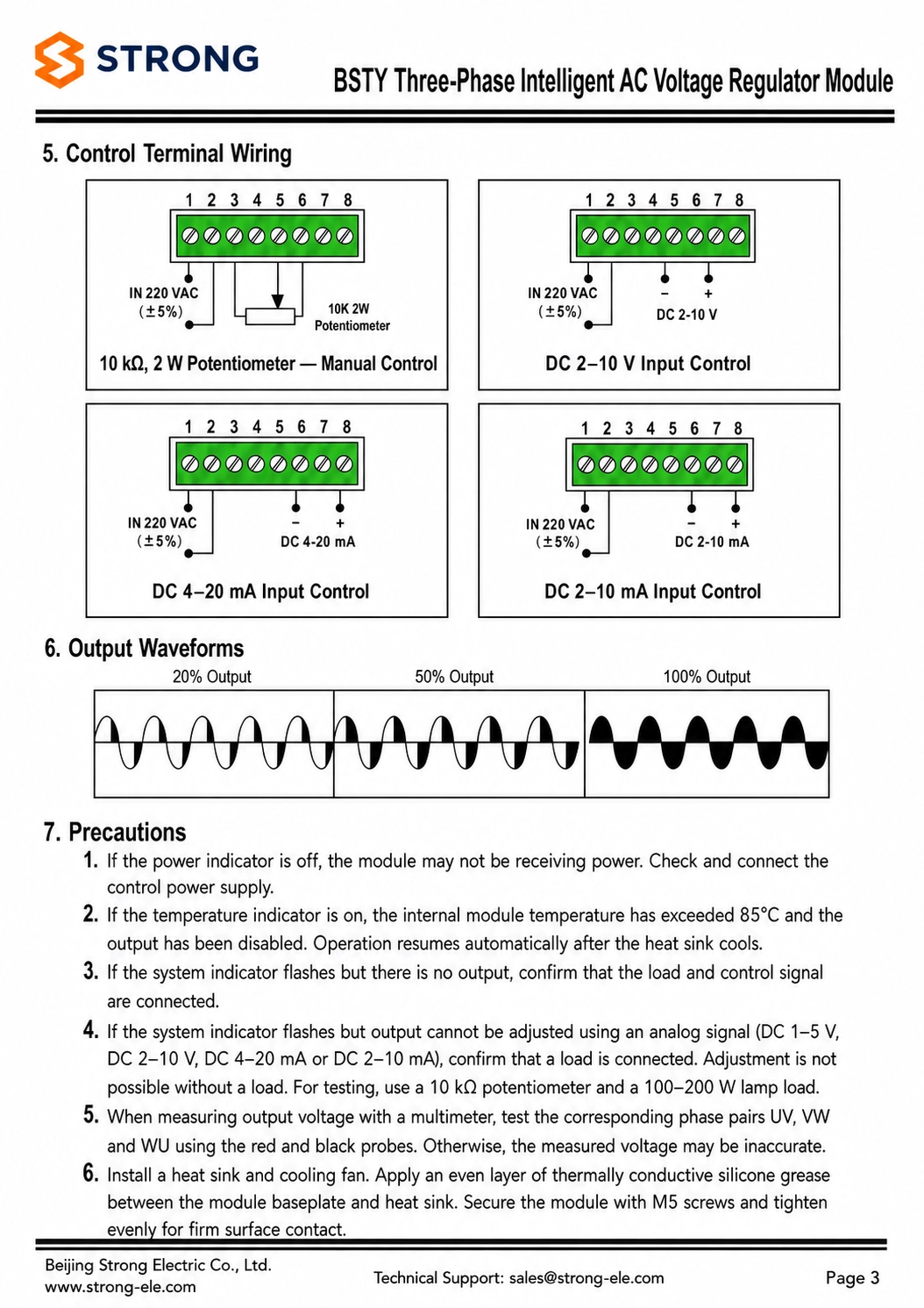

Cableado de control y precauciones
Condiciones de suministro
- Envío de stock / muestras
- 3–5 días laborables
- Garantía
- 12 meses
- OEM / marca privada
- Disponible
- Envío
- Exportación mundial
