Relé de Estado Sólido Integrado Delgado | SSR para Montaje en Riel DIN 10A-120A con Disipador
El Relé de Estado Sólido para Montaje en Riel DIN es un SSR integrado delgado con disipador de calor incorporado, diseñado para gabinetes de control industrial compactos e instalación en riel DIN. Soporta conmutación de alta eficiencia para control de carga AC, con opciones de corriente desde 10A hasta 120A. El disipador integrado mejora la gestión térmica, mientras que la estructura delgada ayuda a ahorrar espacio en el panel.
Características principales
- Factor de forma modular y compacto con disipador de aluminio integrado para una disipación de calor eficiente
- Amplia compatibilidad de voltaje de carga: 24–480 VAC para cargas AC, 5–220 VDC para cargas DC
- Rangos de voltaje de control: 3–32 VDC (tipos DA y DD), 70–280 VAC (tipo AA)
- Baja caída de voltaje en estado activo ≤1.5 V, minimizando las pérdidas por conducción y mejorando la eficiencia energética
- Conmutación rápida con tiempo de respuesta ≤10 ms para un control preciso
- Baja corriente de fuga en estado desactivado ≤2 mA, garantizando una operación segura
- Alta resistencia de aislamiento ≥1000 MΩ, asegurando el aislamiento eléctrico
- Robustez dieléctrica nominal de 2500 VAC entre entrada y salida
- Rango de temperatura ambiente de operación: -30°C a +75°C para un rendimiento confiable en entornos severos
- Montaje seguro en riel DIN con terminales de tornillo para resistencia a la vibración y facilidad de instalación
- Indicador de estado LED para monitoreo en tiempo real del estado de conmutación
Especificaciones técnicas
| Corriente de Carga | 10A, 25A, 40A, 60A, 80A, 100A, 120A |
|---|---|
| Voltaje de Carga | 24–480 VAC |
| Voltaje de Control | 3–32 VDC |
| Corriente de Control | DC 3–25 mA |
| Voltaje en Estado Activo | ≤1.5 V |
| Corriente de Fuga en Desactivado | ≤2 mA |
| Tiempo de Encendido-Apagado | ≤10 ms |
| Rigidez Dieléctrica | 2500 VAC |
| Resistencia de Aislamiento | 1000 MΩ |
| Temperatura Ambiente | −30°C a +75°C |
| Métodos de Montaje | Riel DIN / tornillo |
| Indicador de Funcionamiento | LED |
| Peso | 179 g / 257 g / 267 g |

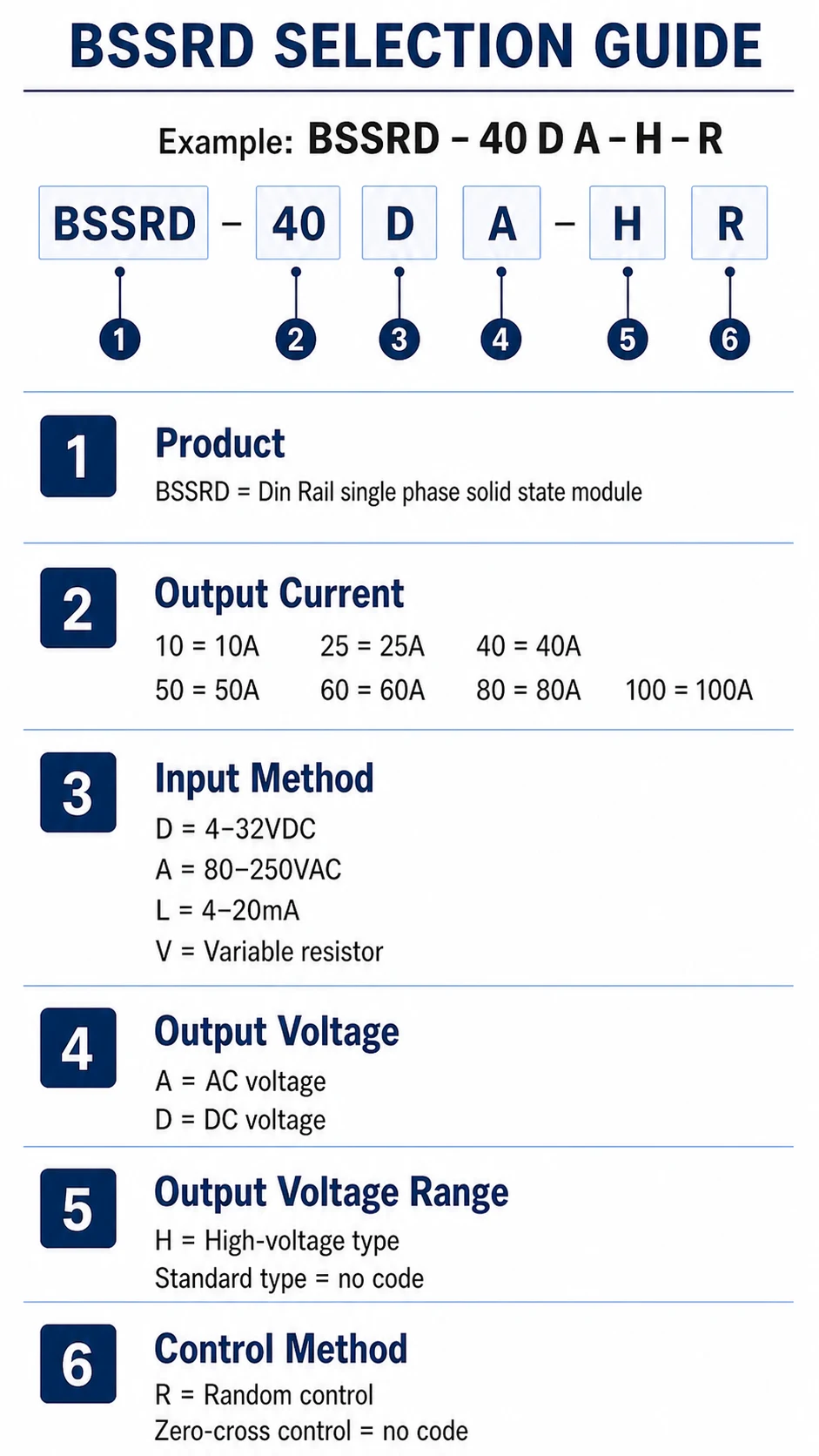

Guía de selección BSSRD
Dimensiones
Condiciones de suministro
- Envío de stock / muestras
- 3–5 días laborables
- Garantía
- 12 meses
- OEM / marca privada
- Disponible
- Envío
- Exportación mundial
