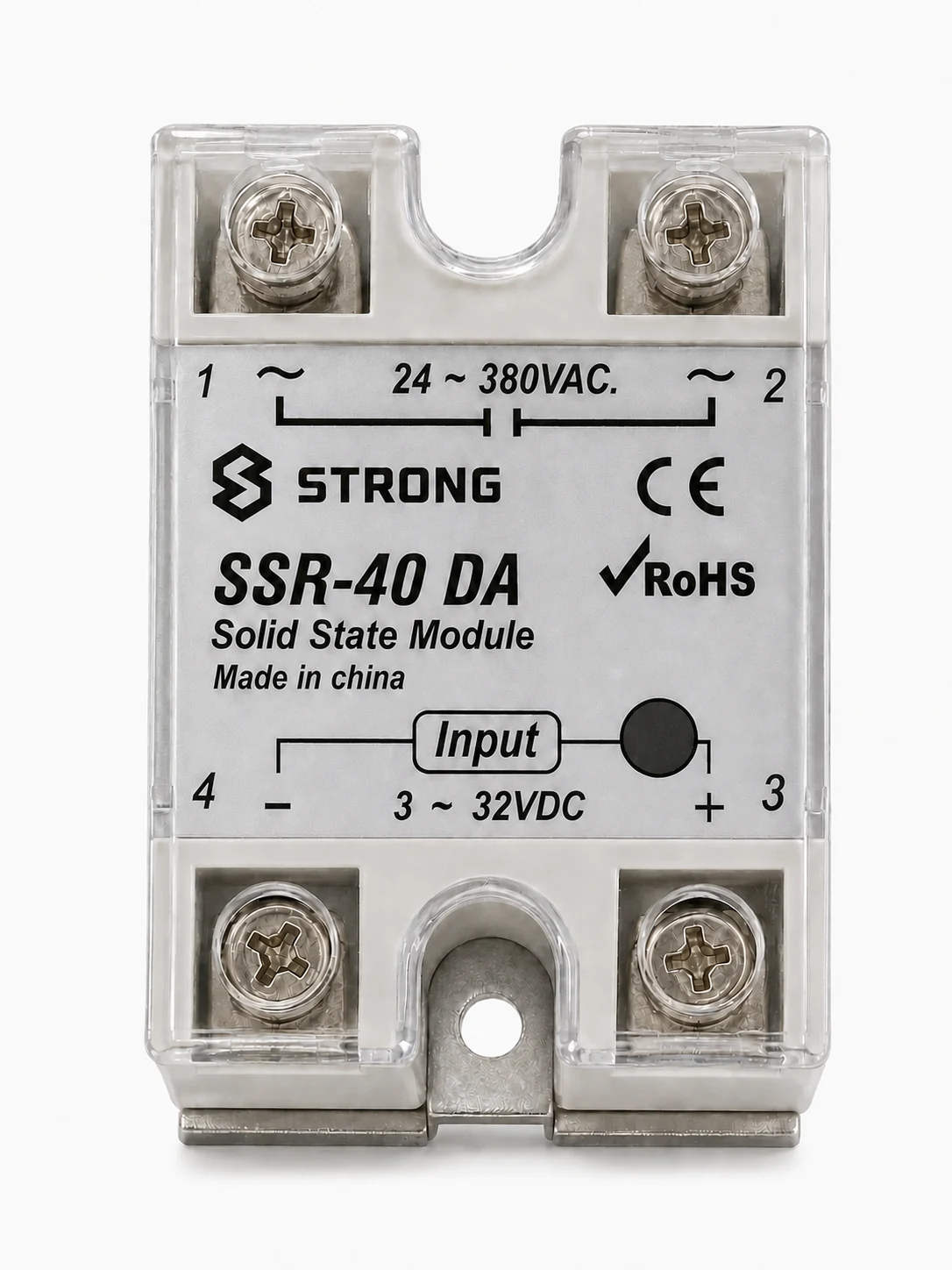

Relé de estado sólido monofásico SSR-DA, control CC a CA, 10 A–100 A
El relé de estado sólido monofásico serie SSR-DA es un relé de control en corriente continua y salida en corriente alterna, diseñado para la conmutación fiable de cargas de CA. Acepta una señal de mando de 3–32 VCC y conmuta tensiones de carga de 24–480 VCA, lo que lo hace apto para equipos de calefacción, sistemas de iluminación, sopladores, máquinas de envasado y sistemas de automatización industrial. La serie SSR-DA está disponible en 10 A, 25 A, 40 A, 50 A, 60 A, 75 A, 80 A y 100 A.
Características principales
- Relé de estado sólido de control CC y salida CA
- Tensión de control de entrada 3–32 VCC
- Rango de tensión de carga 24–480 VCA
- Disparo por paso por cero para una conmutación estable
- Indicador LED de estado
- Sin contactos mecánicos, funcionamiento silencioso
- Estructura compacta con fijación por tornillo
- Disponible de 10 A a 100 A
- Apto para sistemas de calefacción, iluminación y automatización
- Utilice un disipador de calor correctamente dimensionado y pasta térmica. La refrigeración necesaria depende de la corriente real de carga, la temperatura ambiente, el ciclo de trabajo, la ventilación del armario y la resistencia térmica del disipador. Aplique el derrateo correspondiente. En servicio continuo o de alta corriente puede requerirse ventilación forzada.
Especificaciones técnicas
| Corriente de carga | 10A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 100A |
|---|---|
| Tensión de carga | 24–380VAC |
| Tensión de control | 3–32VDC |
| Corriente de control | DC 3–25mA |
| Caída de tensión en conducción | ≤1.5V |
| Corriente de fuga en bloqueo | ≤2mA |
| Tiempo de conmutación | ≤10ms |
| Rigidez dieléctrica | 2500VAC |
| Resistencia de aislamiento | 1000MΩ / 500VDC |
| Temperatura ambiente | −30°C to +75°C |
| Método de montaje | Screw mounting |
| Indicador de funcionamiento | LED |
| Peso | 132g |
Guía de selección SSR

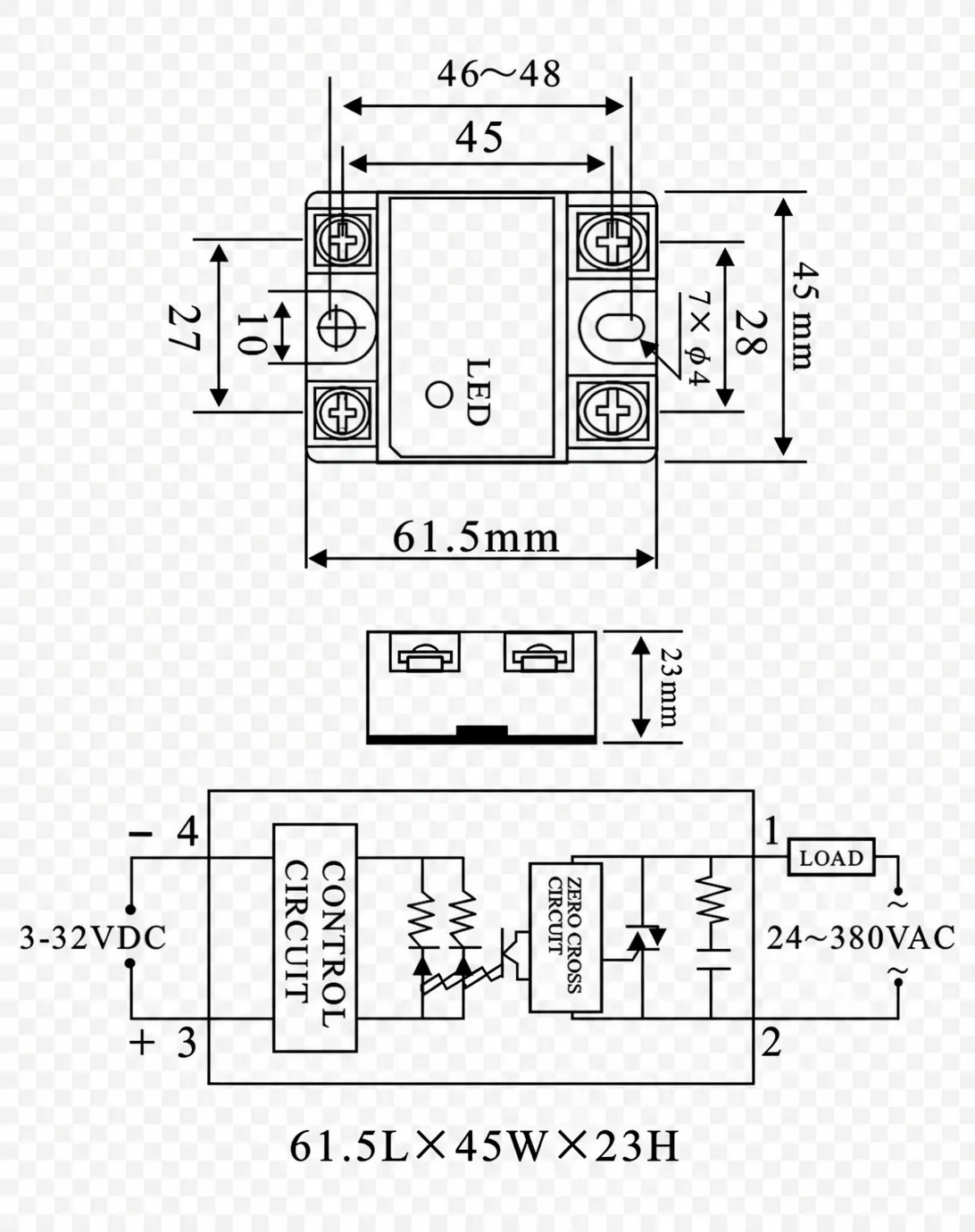

Dimensiones y diagrama de cableado
Condiciones de suministro
- Envío de stock / muestras
- 3–5 días laborables
- Garantía
- 12 meses
- OEM / marca privada
- Disponible
- Envío
- Exportación mundial
