Sensor de temperatura tipo sonda con rosca M6 / M8 (Termopar K, E o RTD Pt100)
Sensor de temperatura con perno roscado para bandas calefactoras, moldes, platinas y cuerpos de maquinaria. Seleccione un elemento de termopar tipo K o E o un elemento RTD Pt100 de 3 hilos, rosca métrica M6 x 1.0 o M8 x 1.25, y un cable trenzado para alta temperatura cortado a la longitud de su instalación.
Características principales
- La sonda de anillo roscada se atornilla directamente a la banda calefactora, platina o cuerpo de la máquina para un contacto térmico cercano con la superficie medida.
- Opciones de elemento: termopar tipo K, termopar tipo E o RTD Pt100 de 3 hilos; especifique para que coincida con la entrada de su controlador de temperatura.
- Roscas métricas M6 x 1.0 y M8 x 1.25 en stock; otros tamaños de rosca se fabrican bajo pedido.
- El cable trenzado para alta temperatura resiste la abrasión y el daño mecánico en maquinaria en movimiento o con vibración.
- Los terminales crimpados tipo U se conectan directamente a los terminales de tornillo del controlador sin preparación adicional.
- Longitudes de cable estándar de 0.5, 1, 1.5, 2 y 3 m; cualquier longitud desde 0.2 m hasta 5 m se fabrica bajo pedido.
- Utilizado en extrusoras de plástico y máquinas de inyección, barras de sellado de empaques, hornos, moldes y equipos de calderas.
Especificaciones técnicas
| Nombre del producto | Sensor de temperatura tipo sonda con rosca M6 / M8 |
|---|---|
| Tipo de elemento | Termopar tipo K / termopar tipo E / RTD Pt100 (3-wire) |
| Rango de medición (tipo K) | 0–800°C |
| Rango de medición (tipo E) | 0–600°C |
| Rango de medición (RTD Pt100) | -50–400°C |
| Tamaño de rosca | M6 x 1.0 / M8 x 1.25 (métrica); otras roscas bajo pedido |
| Material de la sonda | Sonda de perno / anillo roscado de acero inoxidable |
| Cable conductor | Cable trenzado para alta temperatura, opción blindada disponible |
| Longitud del cable | Estándar 0.5 / 1 / 1.5 / 2 / 3 m; 0.2–5 m bajo pedido |
| Tipo de terminal | Terminales crimpados tipo U |
| Método de instalación | Fijación mediante perno / tornillo a la superficie medida |
| Equipo compatible | Controladores de temperatura PID con entrada K, E o Pt100 |
| Personalización | Tipo de elemento, tamaño de rosca, longitud de cable, estilo de terminal |

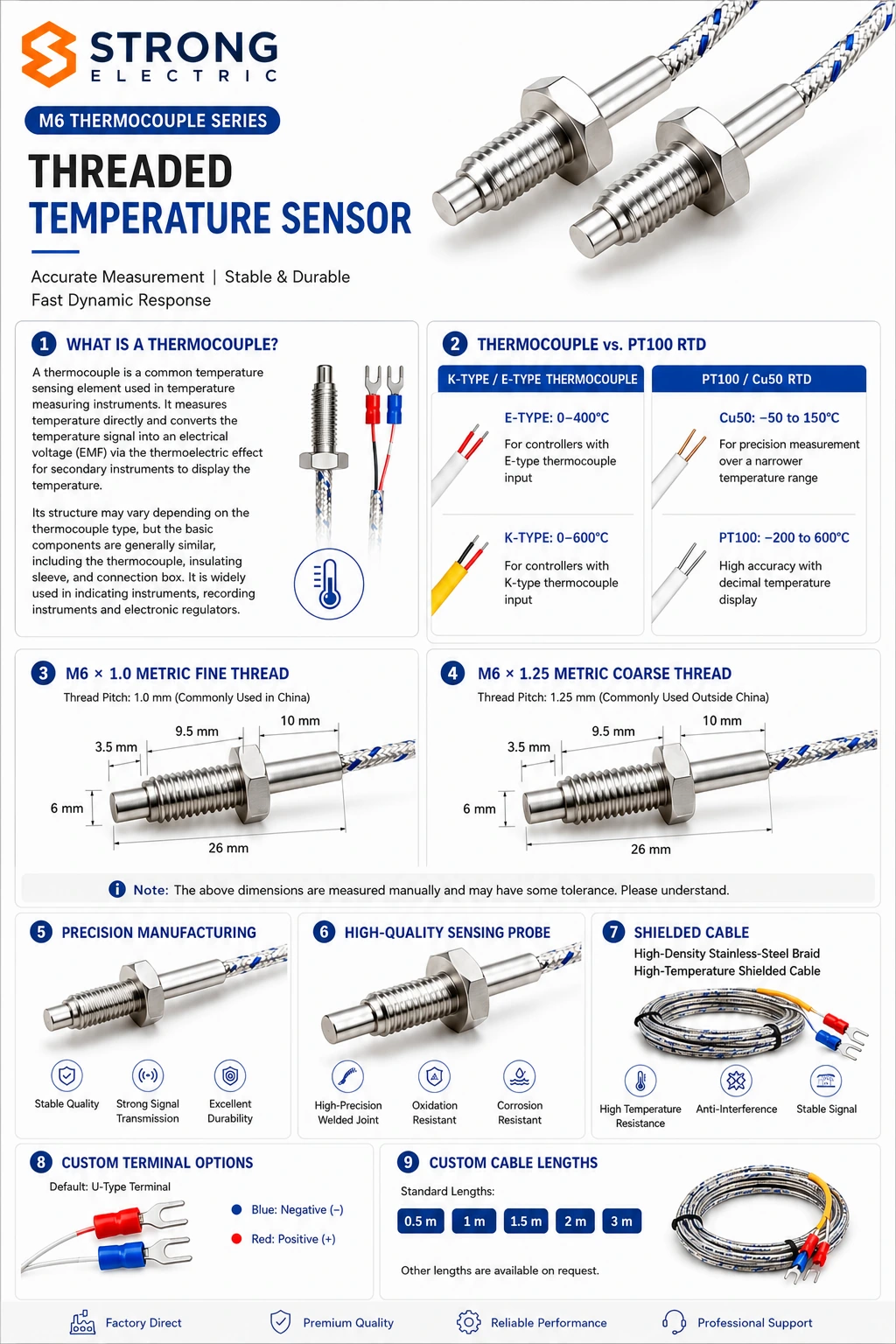

Detalles del producto y opciones personalizadas
Descripción de la construcción del termopar roscado M6, opciones de sensor, dimensiones de rosca y configuraciones de cable y terminales.
Preguntas frecuentes
¿La Pt100 es un termopar?
No. La Pt100 es una sonda de resistencia de platino (RTD) conectada con tres hilos, mientras que K y E son termopares que generan una señal de milivoltios. Los tres se ofrecen en el mismo cuerpo roscado, pero el tipo de entrada del controlador debe configurarse para el elemento instalado.
¿Qué elemento debo pedir: K, E o Pt100?
Utilice el tipo K para calentamiento general hasta 800 °C, el tipo E cuando necesite más señal por grado hasta 600 °C y la Pt100 para precisión y estabilidad por debajo de 400 °C. Si el controlador ya está instalado, pida el elemento para el que está configurada su entrada.
¿Qué tamaños de rosca hay disponibles?
Las roscas métricas M6 x 1,0 y M8 x 1,25 son estándar. Otros tamaños de rosca, incluidas roscas en pulgadas, se fabrican bajo pedido: indique el tamaño del agujero roscado o envíe una muestra con su consulta.
¿Se puede personalizar la longitud del cable?
Sí. Las longitudes estándar son 0,5, 1, 1,5, 2 y 3 m, y puede fabricarse cualquier longitud entre 0,2 m y 5 m. También hay disponibles terminales y conectores alternativos.
La lectura de temperatura baja cuando la máquina se calienta. ¿Por qué?
Los dos hilos del termopar están invertidos. Intercámbielos en los terminales del controlador y la lectura seguirá correctamente el proceso.
Condiciones de suministro
- Envío de stock / muestras
- 3–5 días laborables
- Garantía
- 12 meses
- OEM / marca privada
- Disponible
- Envío
- Exportación mundial
