Relé de Estado Sólido con Control Analógico SSR-LA, entrada 4–20 mA, 10 A–100 A
El Relé de Estado Sólido con Control Analógico Serie SSR-LA es un módulo regulador de voltaje de estado sólido monofásico diseñado para el control proporcional de cargas de CA. Acepta una señal de entrada analógica estándar de 4–20 mA y ajusta el voltaje de salida de CA en consecuencia, lo que lo hace adecuado para sistemas de calefacción, equipos de control de temperatura, ventiladores, máquinas de embalaje y aplicaciones de automatización industrial.
Características principales
- Control por entrada analógica de 4–20 mA
- Salida de voltaje de CA proporcional
- Regulación de voltaje de estado sólido monofásica
- Rango de voltaje de salida: 0–250 VAC
- Corrientes nominales disponibles: 10 A a 100 A
- Diseño de circuito interno optoacoplado
- Alta rigidez dieléctrica superior a 4 KV
- Alta resistencia de aislamiento superior a 100 MΩ / 500 VDC
- Alta resistencia a picos de corriente y sobretensiones
- Adecuado para sistemas de calefacción y control de automatización
Especificaciones técnicas
| Serie de Producto | SSR-LA |
|---|---|
| Tipo de Producto | Relé de Estado Sólido con Control Analógico |
| Corriente de Carga | 10 A, 25 A, 40 A, 50 A, 60 A, 75 A, 80 A, 100 A, 120 A |
| Voltaje de Carga | 0–250 VAC |
| Entrada de Control | 4–20 mA |
| Corriente de Control | AC ≤12 mA |
| Caída de Voltaje en Estado Conducido | ≤1.5 V |
| Corriente de Fuga en Estado de Corte | ≤2 mA |
| Tiempo de Conmutación | No aplica |
| Rigidez Dieléctrica | 2500 VAC |
| Resistencia de Aislamiento | 1000 MΩ |
| Temperatura Ambiente | −30°C a +75°C |
| Método de Montaje | Montaje por tornillos |
| Indicador de Trabajo | No aplica |
| Peso | 80 g |
Guía de selección SSR

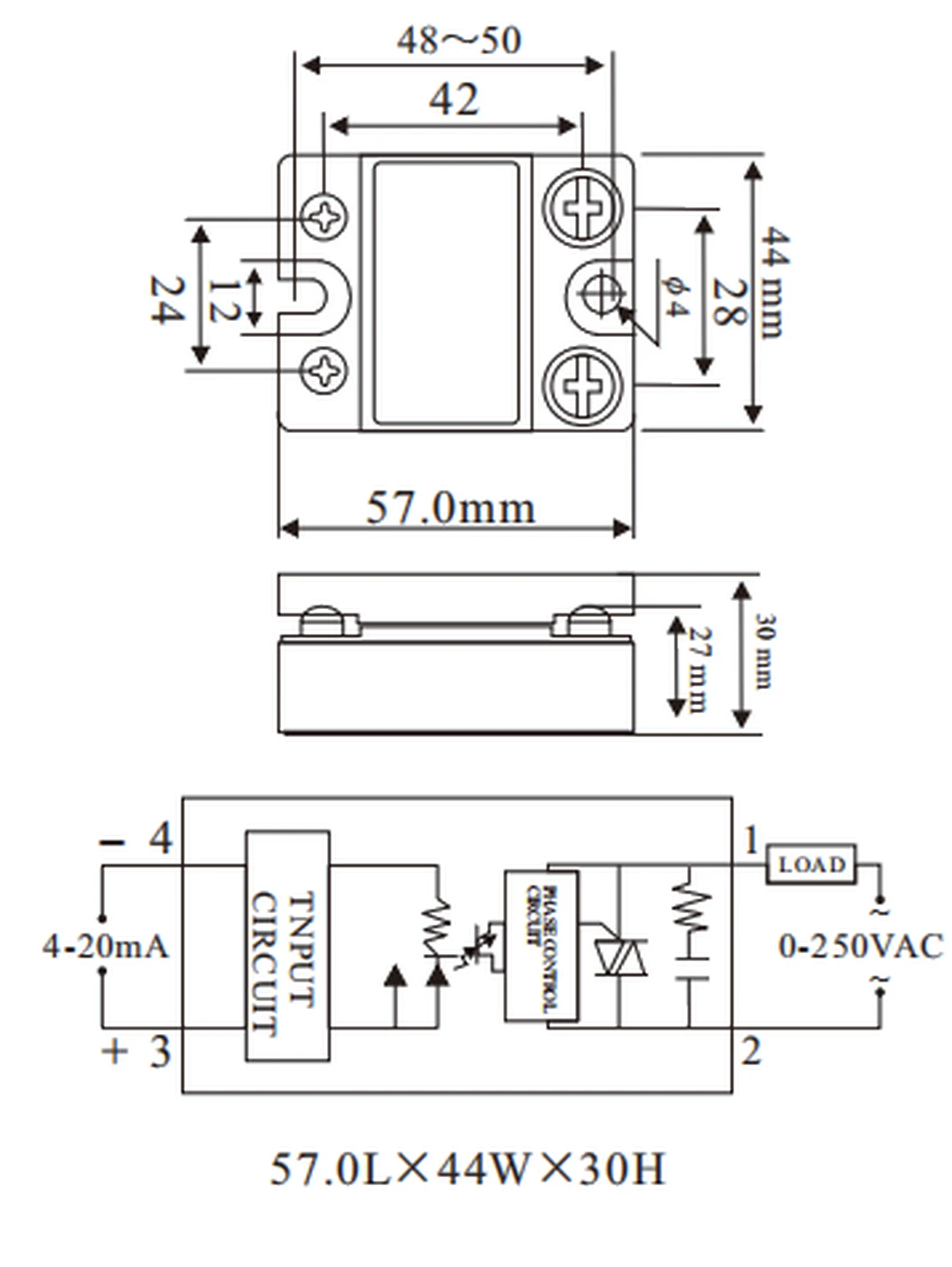

Dimensiones y diagrama de cableado
Modelos populares
Todos los modelos SSR-LA comparten la misma entrada analógica de control de 4–20 mA y tensión de carga de 0–250 VAC; solo cambia la corriente nominal de carga.
| Modelo | Corriente de carga | Entrada de control | Tensión de carga |
|---|---|---|---|
| SSR-10LA | 10A | 4–20mA | 0–250VAC |
| SSR-25LA | 25A | 4–20mA | 0–250VAC |
| SSR-40LA | 40A | 4–20mA | 0–250VAC |
| SSR-50LA | 50A | 4–20mA | 0–250VAC |
| SSR-60LA | 60A | 4–20mA | 0–250VAC |
| SSR-75LA | 75A | 4–20mA | 0–250VAC |
| SSR-80LA | 80A | 4–20mA | 0–250VAC |
| SSR-100LA | 100A | 4–20mA | 0–250VAC |
| SSR-120LA | 120A | 4–20mA | 0–250VAC |
Condiciones de suministro
- Envío de stock / muestras
- 3–5 días laborables
- Garantía
- 12 meses
- OEM / marca privada
- Disponible
- Envío
- Exportación mundial
