Regulador de voltaje SCR monofásico BDTY
El regulador de voltaje SCR monofásico serie BDTY está diseñado para la regulación precisa de la potencia de CA en cargas resistivas de calefacción. Admite varias señales de control analógicas, incluidas 0–10 V, 4–20 mA, 1–5 V y potenciómetro de 10 kΩ. Con aislamiento óptico entre el circuito de señal y el de potencia, estructura compacta y corrientes de 10 A a 400 A, la serie BDTY se emplea ampliamente en sistemas de calefacción eléctrica, hornos, máquinas de envasado, maquinaria de plástico y equipos de automatización industrial.
Características principales
- Regulador de voltaje SCR monofásico para control de potencia CA
- Entrada de señal analógica: 0–10 V, 4–20 mA, 1–5 V y potenciómetro de 10 kΩ
- Diseño con aislamiento óptico entre señal y potencia
- Rango de corriente de 10 A a 400 A
- Diseñado para cargas resistivas de calefacción
- Estructura compacta para montaje sencillo en armario
- Regulación de tensión de salida estable
- Apto para sistemas de control de temperatura y automatización
Especificaciones técnicas
| Corriente de carga | 10A, 25A, 40A, 60A, 80A, 100A, 120A, 150A, 180A, 200A |
|---|---|
| Tensión de carga | 0–220 VAC / 0–380 VAC |
| Opciones de entrada de control | 4–20 mA / 0–10 V / COM / 1–5 V / 2W10K potentiometer |
| Corriente de control | ≤20 mA |
| Tensión en conducción | ≤1.5 V |
| Corriente de fuga | ≤5 mA |
| Tiempo de conmutación | N/A |
| Rigidez dieléctrica | 4000 VAC, 50/60 Hz, 1 minute |
| Resistencia de aislamiento | 1000 MΩ at 500 VDC |
| Temperatura ambiente | −30°C to +75°C |
| Método de montaje | Screw mounting |
| Indicador de funcionamiento | LED |
| Peso | 340 g |
| Dimensiones | 104 × 74 × 34 mm |

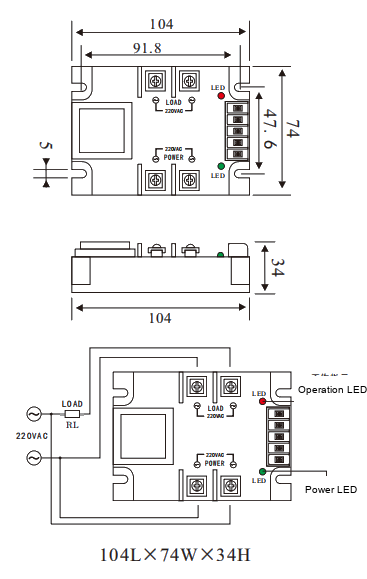

Cableado de control y dimensiones
Condiciones de suministro
- Envío de stock / muestras
- 3–5 días laborables
- Garantía
- 12 meses
- OEM / marca privada
- Disponible
- Envío
- Exportación mundial
