Controlador de Temperatura PID Serie TCN4: Códigos de Modelo, Entradas, Salidas y Puesta en Servicio

La serie TCN4 es un controlador de temperatura PID digital para montaje en panel utilizado en hornos, extrusoras, máquinas de moldeo por soplado y líneas de empaque. Esta página es una referencia de trabajo para seleccionar el modelo adecuado, cablearlo correctamente y ponerlo en servicio. Los datos completos del modelo se encuentran en la página de producto TCN4.

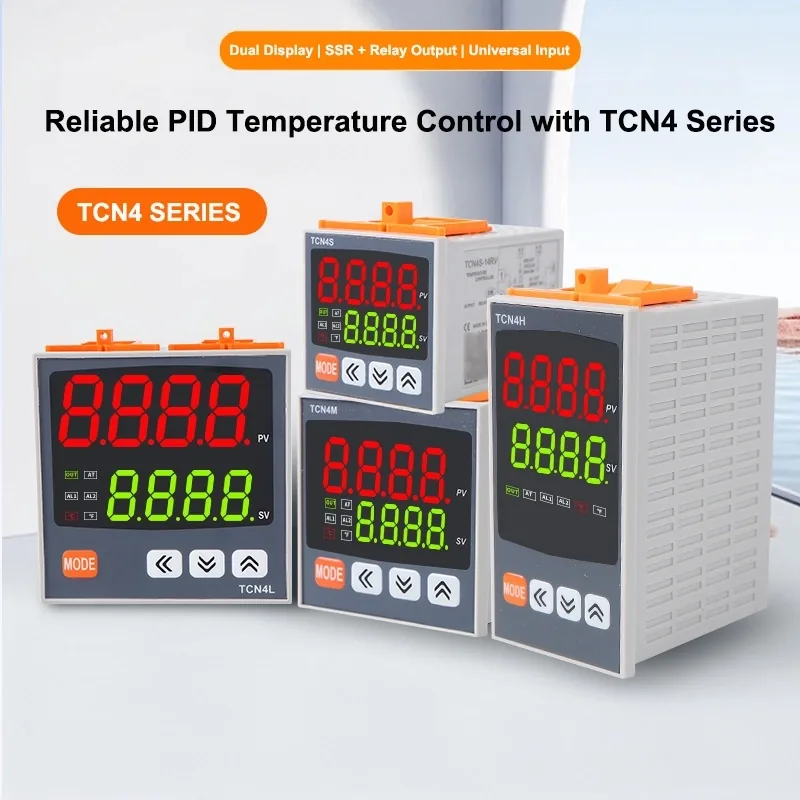

1. Tamaños de panel y códigos de modelo

Las cuatro variantes comparten el mismo firmware y conjunto de parámetros; se diferencian únicamente en el tamaño del bisel y la disposición de los terminales.

Parámetro	Especificación
TCN4S	Panel de 48 × 48 mm, 12 terminales — el tamaño compacto para modernización (retrofit)
TCN4H	Panel vertical de 48 × 96 mm, 14 terminales
TCN4L	Panel horizontal de 96 × 48 mm con dígitos grandes, 14 terminales
TCN4M	Panel de 72 × 72 mm, 14 terminales

La numeración de los terminales difiere entre el TCN4S de 12 terminales y los cuerpos H/L/M de 14 terminales, por lo que siempre identifique el modelo en la etiqueta de la carcasa antes de cablear. Los diagramas terminal por terminal para ambos diseños se encuentran en la guía de cableado de contactores y SSR para TCN4.

2. Entrada de sensor

El tipo de entrada es un ajuste de parámetro, no una opción de hardware, por lo que un mismo controlador puede intercambiarse entre sensores de termopar y RTD. Las entradas compatibles incluyen termopares K, E, J, T, R y S, además de RTDs Pt100 y Cu50.

• Termopar: solo dos hilos. La polaridad invertida hace que la lectura caiga a medida que el proceso se calienta — el síntoma clásico de cables azul y rojo intercambiados.
• Pt100 / Cu50 de 3 hilos: el cable rojo individual va al terminal de compensación dedicado; los dos cables restantes pueden instalarse en cualquier orden.
• Configure el parámetro de tipo de entrada para que coincida con la sonda instalada antes del primer calentamiento. Una lectura tipo K con configuración Pt100 parecerá plausible a temperatura ambiente y estará totalmente errónea a la temperatura del proceso.
• Utilice cable compensado del mismo tipo que el termopar para extensiones; el cable de cobre común introduce un error de unión.

Las opciones de sensores y estilos de montaje se enumeran en sensores de temperatura.

3. Salida de control: relevador o drive para SSR

Los modelos -14RV cuentan tanto con una salida de contacto de relevador como con una salida de drive para SSR en terminales separados. Solo se puede utilizar una a la vez, y el parámetro de tipo de salida debe coincidir con el cableado realmente instalado.

Parámetro	Especificación
Salida de contacto de relevador	Conmuta directamente la bobina de un contactor o una carga pequeña. Los contactos mecánicos se desgastan, por lo que los tiempos de ciclo son largos. Use un contactor de AC cuando la carga exceda aproximadamente los 1000 W.
Salida de drive para SSR	Un pulso de DC de bajo voltaje que acciona un relevador de estado sólido como el BSSR-25DA. Sin partes móviles, ciclos rápidos, control más preciso alrededor del setpoint.
Salida de alarma	Un contacto de relevador independiente para balizas de sobretemperatura o enclavamientos; no sustituye a un termostato de seguridad cableado.

4. Elección entre contactor y SSR

• Masas térmicas lentas con tiempos de ciclo largos — hornos cerámicos, tanques grandes: la salida de relevador más un contactor de AC es más económica y no genera calor en el panel.
• Zonas rápidas y de control preciso — barriles de extrusoras, barras de sellado, canales calientes: salida SSR, porque la vida útil del contactor se convierte en el factor limitante con tiempos de ciclo cortos.
• Un SSR disipa aproximadamente de 1 a 1.5 W por amperio de corriente de carga, por lo que una zona de 25 A añade de 25–38 W de calor dentro del gabinete. Instale un disipador de calor para SSR adecuado con pasta térmica y aletas verticales.

5. Lista de verificación para puesta en servicio

• La alimentación está conectada solo a los terminales de potencia; el puente corto del relevador está instalado para el modelo correcto.
• Se ha cableado un solo método de salida — nunca ambos (relevador y SSR).
• El parámetro de tipo de entrada coincide con el sensor instalado; el parámetro de tipo de salida coincide con el cableado.
• Polaridad del sensor verificada: el valor de proceso aumenta cuando la carga se calienta.
• Límite de setpoint y setpoint de alarma configurados por debajo del límite seguro de la máquina.
• Auto-sintonía PID ejecutada a la temperatura normal del proceso con la carga real presente, no en una máquina vacía.
• SSR montado en un disipador de calor; cableado de control de DC alejado del cableado de carga de AC.

6. Preguntas frecuentes (FAQ)

¿Puedo usar la salida de relevador y la salida de SSR al mismo tiempo?

No. Ambas están presentes en el bloque de terminales, pero el controlador acciona solo un método de salida. Cablee uno y seleccione el tipo de salida correspondiente en los parámetros.

¿Cuándo se requiere un contactor de AC?

Cuando la carga de calefacción supera los 1000 W aproximadamente. El relevador del controlador conmuta entonces solo la bobina del contactor y los contactos principales del contactor conducen la corriente del calentador.

La pantalla sube cuando el proceso se enfría. ¿Qué está mal?

La polaridad del termopar está invertida. Intercambie los dos hilos del sensor y confirme que la lectura siga el aumento del proceso.

¿Qué SSR se empareja con un TCN4?

Un SSR con entrada de DC cuyo rango de control cubra el voltaje de drive del controlador — por ejemplo, la serie SSR-DA con entrada de 3–32 VDC — dimensionado a aproximadamente el doble de la corriente de carga en estado estacionario.
